Nahimic 出厂音效续篇：变体判定与空间效果

接着上一篇：用 SMBIOS 的 OEM 串判定扬声器变体，排查 390 个参数的去向，复核空间效果与串扰抵消为什么在笔记本上不成立。

• 发布于 2026-10-06
• 系统配置

• Nahimic
• EasyEffects
• PipeWire
• DSP
• Linux

上一篇《把 Nahimic 出厂音效搬到 Linux》结尾留了三件事：扬声器变体 A/B 没有判定、461 个参数里有 390 个不知道取值、空间效果没有落地。 所以就有了后续。

先决条件

上一篇的环境是 PipeWire 1.6.8 与 EasyEffects 8.2.9。8.3.0 在 2026-09-29 发布，这一轮关于插件的结论都以 8.3.0 为准。

范围限制：只看笔记本内置扬声器。耳机、外置声卡、蓝牙设备都不在范围内。

一、变体由 SMBIOS 的 OEM 串决定

`Devices/` 里属于本机 SUBSYS 的扬声器档案有 8 个，分成两套曲线。上一篇停在「主板型号 `X6xR55xK` 对不上任何一个文件名，不能按文件数量猜」这一步。

判据就在设备档案末尾的 `<Data>` 块里：

```xml
<HWID>       <Value>SUBSYS_1D053010</Value> </HWID>
<FormFactor> <Value>Speakers</Value>        </FormFactor>
<ID>         <Value>{753ed818-…}</Value>    </ID>
<SMBIOS>     <Value>1D053010K5500103</Value></SMBIOS>
```

配置器要拿本机的一个字符串去比 `<SMBIOS>`。这个字符串的来源写在 `NahimicPnPAPO4ConfiguratorDaemonModule.dll` 里：

```text
SELECT OEMStringArray FROM Win32_ComputerSystem
```

`Win32_ComputerSystem.OEMStringArray` 就是 SMBIOS 的 Type 11（OEM Strings）。

把那张表读出来

Linux 这边三条常规入口都不通：

所以做一次只读的特权读取就够：

```bash
pkexec /usr/bin/cat /sys/firmware/dmi/tables/DMI > data/smbios/DMI.bin
python3 tools/read_smbios_oem.py data/smbios/DMI.bin
# → Type 11 OEM Strings (20 条):
#     [16] '1D053010K5500103'   <-- 形如 SUBSYS+型号键（候选选择键）
#   ✅ 命中: 1D053010K5500103
#      档案: 1D053010_1D053010K5500103_Speakers.nsx
```

完整脚本：read_smbios_oem.py 149 行 / 5.2 KB ｜ 直接下载

判据是三段拼接：`SUBSYS_1D053010` 取自 HWID，`K5500103` 是 OEM 键，两者与档案里的 `<SMBIOS>` 必须逐字符相同。本机命中即变体 B（`X6DR57TK`），不需要扫频，也不需要听感 A/B。

8 个候选其实只有 2 套曲线

把每个档案的 `<ID>`（GUID）与 `<SMBIOS>` 归一化之后算 md5：

同一套调音挂在 7 个 OEM 键下面，不是 7 次独立采样。

顺带一提，档案头部的 `FT-NOTE` 注释不可信：`K5500101` 到 `K5500107` 的注释统统写 `SMBIOS-1D053010K5500103`，连 `0107` 也写 `0103`。只有 `<SMBIOS>` 字段算数。

二、390 个参数不在磁盘上

`NahimicAPO4API.dll` 里有 461 个 `kSet_*` 键。XML 只出现了其中 71 个（交集 67 个），剩下 394 个键在配置文件里从来没有出现过。

上一篇的猜测是：实际取值保存在运行态，`Settings/settings.dat` 是最像的地方。这一轮把候选逐一拆开看：

第 8、9 项本来最有希望：`FxProperties` 是第三方 APO 在 Windows 上持久化参数的常规位置，而那一项里只有一个 APO 注册和三个 mode CLSID。

结论是负的：这 390 个键不落盘，运行时参数由后台服务推送给 APO 的共享内存。想拿到它们，只剩静态提取 `NahimicAPO4.dll` 的内置默认值表一条路，所以我们又又延期了（详见第八节待办）。

这一轮顺带确认了两件事：当前生效的 APO 是 A-Volute/Nahimic（端点属性里 `{f363df17-…},11 = 'A-Volute.Nahimic'`），`Senary Audio` 只是 OEM 驱动的品牌名；另外 `Nahimic_Mirroring` 建了一个独立的镜像端点。

三、空间效果：只有开关，没有强度

出厂四个场景里，空间类效果的开关如下（来自同一份 XML）：

音乐场景不启用任何空间效果，只做设备校正加三段增益。电影与游戏则把四个开关全打开。

问题在于强度：461 个键里，`SpkVirtualSurround`、`StereoWidening`、`Upmix` 都只有 `State`，没有任何强度或角度参数。原厂只给了开关，给不出「开多大」。所以这边的做法是给一组分级试听预设，由耳朵选：

注意，原厂的音乐预设是没有加宽的，这里纯粹是我想试试效果所以加上去了

落地用的是两个插件：立体声扩展走 Calf 的 Stereo Tools（`stereo_tools`），串扰抵消走 EasyEffects 原生的 `crosstalk_canceller`。这两个插件的 JSON 键名是从上游 v8.3.0 的 kcfg 与源码里核对的，凭印象写键名会被静默忽略。

完整脚本：build_spatial_presets.py 197 行 / 8.1 KB ｜ 直接下载

四、串扰抵消在笔记本扬声器上不成立（至少现在不成立）

试听串扰预设时，我总感觉听起来很奇怪，塑料味道相当大。

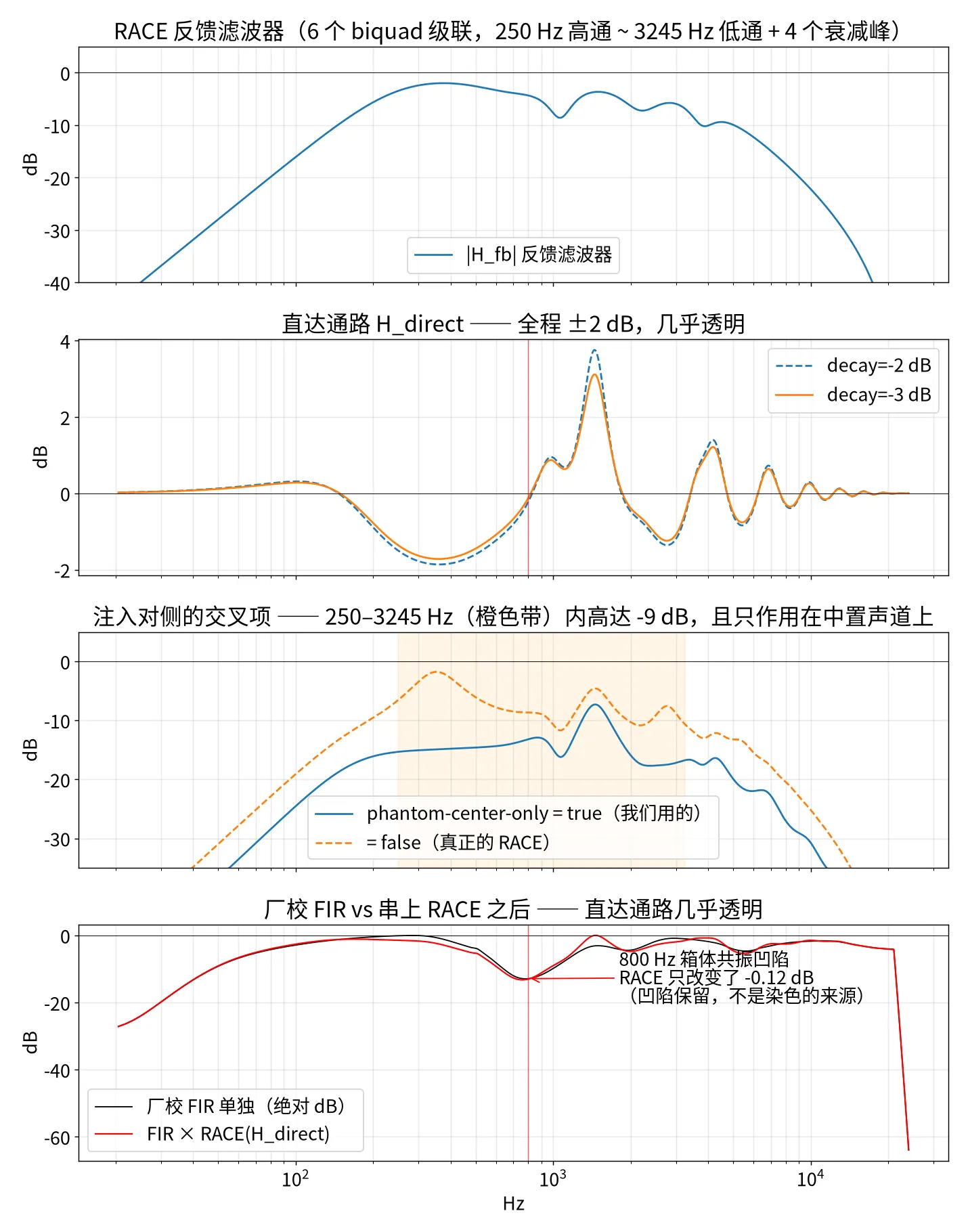

第一件事是确认卷积器有没有在工作。厂校 FIR 在 800 Hz 有一个箱体共振凹陷，串上串扰之后这个凹陷只变化 -0.12 dB：

```text
  FIR 单独            : -12.88 dB
  FIR × RACE(H_direct): -13.00 dB
  -> 凹陷被填回 -0.12 dB
```

凹陷完好，卷积器在正常工作，问题出在串扰本身。

RACE 是什么

EasyEffects 的串扰抵消是 RACE（Recursive Ambiophonic Crosstalk Elimination，作者 Antti S. Lankila）。它是一个递归结构：中置声道经过一个反馈梳状滤波器（见下方公式）之后再混回左右。：

$H_{f}b$ 是 6 个双二阶（biquad）级联：250 Hz 高通、3245 Hz 低通，加四个衰减峰（688 / 1066 / 2190 / 3792 Hz）。

延迟是量化过的：

313 µs 在 48 kHz 下等于 15 个采样，梳状间隔 `1/D` 是 3.2 kHz，第一个四分之一周期正好落在 800 Hz——厂校 FIR 挖凹陷的位置。

数值复核

先把解析模型（z 域）与逐样本时域仿真对着跑：两者的最大偏差 0.003 dB。这个自检有用，把模型里的符号写反时偏差立刻变成 2.1 dB。

然后看它对频响做了什么：

同相的交叉项起不到抵消作用，它更像一份延迟 312 µs 的副本，加在原信号上形成梳状滤波——听感上的染色就来自这里。

完整脚本：analyze_crosstalk.py 347 行 / 14.3 KB ｜ 直接下载

为什么在笔记本上不成立

RACE 的几何前提接近 KEMAR 那种头型：两只扬声器与听者构成固定夹角，双耳时间差是已知量。笔记本内置扬声器的张角只有约 ±10°，插件里的 `delay-us` 下限 200 µs 对应约 9.6 个采样，很可能已经高于这种间距下的真实双耳时间差。再加上预设用的 `phantom-center-only=true` 只处理中置声道，染色正好落在人声与主奏上。

结论：这 4 个串扰与综合预设在本机判定为不可用。这里没有做声学测量，机制解释属于「最合理的解释」，频响数值是实算的。

五、校验器漏掉的 37 个插件块

生成预设之后要跑校验。上一轮的 `validate_presets.py` 里，插件分派写成一串 `if/elif`，最后没有 `else`。结果是：不认识的插件直接跳过，一个检查都不做，还照样报 OK。

统计下来有 37 个插件块从来没被校验过：`limiter` 19 个、`bass_enhancer` 17 个、`deepfilternet` 1 个。这个数量已经超过当时预设里被检查的部分。

补法是给这三个插件写真实检查，并加两条硬规则：

```python
    # 未知插件**必须报错**，不能静默放行 ——
    # 否则新增插件时"全部通过"是假的（这正是本档案陷阱 1 的形态）。
    chk(base in HANDLED_PLUGINS,
        "%s: 插件 %r 没有校验规则 —— 请先补 HANDLED_PLUGINS 与对应检查" % (name, base))
```

另一条是「键集完全一致」：每个插件块的键集合必须与 kcfg 枚举的集合逐键相同，多一个少一个都算错。以前只检查键值合法，键名写错、键漏掉都发现不了。

升级后立刻抓到两个真实缺陷：`-原厂-` 与 `-完整-` 两个预设的限幅器 `release = 100.0`，而这个键的合法上限是 20。两处限幅器都是旁路状态，所以对听感没有影响，但这类越界以前一个都报不出来。

新的校验器自己也做了五类注入测试（改枚举、删键、加键、改数值、换成不认识的插件），确认每类都能报错。整份脚本在源码仓库里：`tools/validate_presets.py`。

六、脉冲响应改名，以及 EasyEffects 的两个坑

卷积器只在 `kernel-name` 变化时才重新读 `.irs` 文件。如果原地覆盖同名文件，修正过的 FIR 不会生效，而且没有任何提示。所以脉冲响应改成带内容哈希的名字：

```text
Nahimic-Factory-X6DR57TK.irs  →  Nahimic-Factory-X6DR57TK-c03355d3.irs
```

改名过程中踩到两个坑：

• flatpak 停不掉 现象：`systemctl --user stop` 那个 autostart 服务之后，服务显示 `inactive (dead)`，进程仍在（flatpak 另起了 transient scope）。 处理：再停 `app-flatpak-com.github.wwmm.easyeffects-…scope`。
• 运行态不跟预设走 现象：重启后运行的还是旧 IR，EasyEffects 从 `db/convolverrc` 恢复，不重新读预设里的 `kernel-name`。 处理：预设与 `convolverrc` 两边都改。

改完之后 `irs/` 目录里只有一个文件，运行态、预设、磁盘三者一致。预设数量在这一轮的轨迹：

35 = 输出 34 个 + 输入 1 个（采集链的降噪预设），统计时间是 2026-10-06。

七、如何获取本文的工具？

代码见仓库：nahimic-factory-audio-tuning

脚本认这几个环境变量：

八、还没做的

另外两条已知差异：`bass_enhancer` 是静态的，复现不了出厂那种随音量变化的低音补偿，所以小音量下低音比原厂少、大音量下比原厂多；`-响度` 变体的音量小得离谱（等响度插件多半把 `-12 dB` 当成了播放电平基准），在修好之前不建议使用。

九、省流

1. 判定自己的变体（只读，需要一次 `pkexec`）：

```bash
pkexec /usr/bin/cat /sys/firmware/dmi/tables/DMI > data/smbios/DMI.bin
NAHIMIC_DEVICES="$PWD/data/Devices" \
  python3 tools/read_smbios_oem.py data/smbios/DMI.bin
```

命中哪一个 `<SMBIOS>`，就用哪一个设备档案，不用扫频。

2. 校验预设：

```bash
python3 tools/validate_presets.py
```

3. 选空间效果：先试加宽，串扰那一档在笔记本上大概率不合适。

4. 如果要让 AI Agent 重做一遍，把上一篇那段提示词的第 9 步换掉——变体现在可以判定，不必「由我确认」：

```text
9. 判定扬声器变体：用 UEFI 的 SMBIOS Type 11 OEM 串，与 data/Devices/*.nsx
   里的 <SMBIOS> 精确匹配（tools/read_smbios_oem.py），不要按文件数量猜，
   也不要靠听感或扫频。读 /sys/firmware/dmi/tables/DMI 需要一次只读的 pkexec。
```
